【數控車床車網紋,滾花新工藝】

文章出處 : 作者 : 鼎捷峰 人氣 : 15956 發表時間:

滾花又叫壓花,一是為了美觀,二是為了防滑增加摩擦力。滾花工藝在車床加工上算是比較常用的。以前一般由以下幾種方式獲得:

  1. 原材料滾花。適合材料表面工藝。

  2. 壓花刀壓花,適合花紋面種較小的。

  3. 滾花刀走花,花紋較長,一端切入,用G1指令沿Z向走刀,花紋形成。

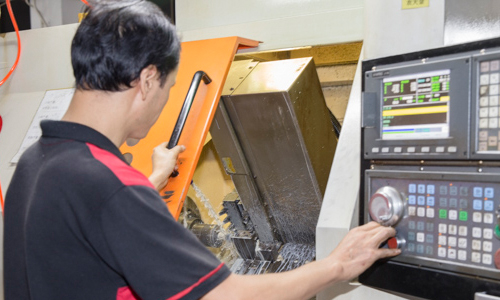

數控車床加工1

相對于直紋和斜紋花,網紋是受力最大最難加工的。特別是在很大的材料上滾花,簡直不可能。下面就和大家分享一種數控車床,用程序車紋的工藝,不但可以在直面上加工網花,還可以在曲面上,比如球體,拋物線上加工網花。是不是很漂亮呢。

其實很簡單,就是用我們車多頭螺紋的程序(G92,G32都可以),螺紋的螺距等于工件直徑,網紋間距等于螺紋頭數即可。我們看一個例子:

材質:304,長度:250,直徑Φ42

數控車床加工2

T0101

M3S100

G0 X48. Z2.

G92 X41.5 Z-252. F40 L12

X41.

G0 X48 Z-252.

G92 X41.5 Z2.F40 L12

X41.

G0Z100.

M30

在曲線上面車網花呢,就需要用到宏程序。編程思路如下:

G0 X#a z起點

G32 X# a Z-#b Fx Q#

G32 X#d Z起點 Fx

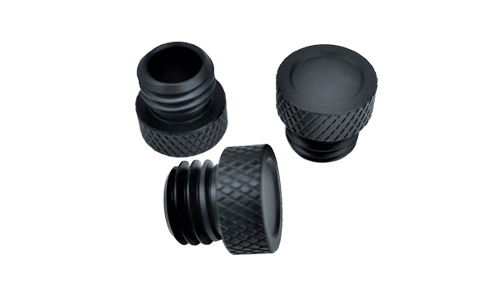

數控車床加工3

原理:# a與#b成公式曲線關系(比如說橢圓,拋物線,漸開線等等),# a與#b就是公式曲線中的兩個變量,設# b為自變量,#a為因變量,則有關系如下:

首先,長度Z方向變量#b被賦值,為0, 然后通過公式曲線的公式計算出相對應的變量值#a(也就是直徑方向x的值)

比如說:當#b走到Z-3的位置,系統根據宏程序設置好的公式計算出直徑方向此時應該對應的X值(#a),然后走最后被賦值到G32中,即可走出所需要的型線(螺旋線)

數控車床加工4

同時,宏程序設置#b=#b+0.2,然后再次返回程序段N1 G0 X#a Z-#b Fx ,通過條件語句IF【#bLT螺紋長度】GOTO1,(這里LT是<號的意思,GOTO是跳轉到N1程序段開始執行程序), 當#b≥螺紋要求的長度值后,一條螺旋線車完,程序返回到開始IF[相對應條件]GOTO相對應程序段號,重新計算下一條螺旋線起點值Q,比如我們計算出每條螺旋線的相差度數為5°,則:Q值#100=#100+5,然后按照之前的程序步驟去完成這一條(包括每一條螺旋線),用條件語句IF[Q值#100≥360000]THEN#100 上取整!(上取整一是怕萬一有小數,二是如果度數大于360°,系統不識別,因為系統允許被設置的Q值最大就是360000°)! 想學編程請加Q群373600976

好多朋友車出網紋最后不重合的原因就是這里,細節請自己思考!

數控車床加工5
